產品說明：

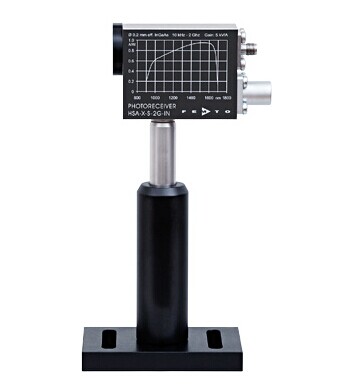

HSA-X-S系列超快速光接收器，進口超快速光接收器
? 硅和砷化銦鎵光電二極管
?波長范圍從320到1700nm
?帶寬從10 kHz到2 GHz
?最大變頻增益4.5×103 V/W
?最小噪聲等效功率14 pW/√Hz
GHZ 技術
通過運用經證實的顯著的FEMTO GHZ放大器技術，我們設計了一款新的具有卓越性能的先進的光接收器。HSA-X-S提供了高帶寬限制在2GHz ,使用硅或銦鎵砷二極管兩種模型，光譜范圍分別在320-1000nm和900-1700nm。因?yàn)檫@個放大器的噪聲等效功率最小值只有14 pW/√Hz，互助抗值在5×103V/W。所以這個儀器可以在μW范圍內用GHz 的速度測量光功率。
應用：
?光譜學
?快速脈沖和瞬時測量
?光學觸發
?光學示波器前端，交流/直流轉換器
| 參數 | HSA-X-S-1G4-SI | HSA-X-S-2G-IN |
|---|---|---|
| 光電二極管 | ? 0.4 mm Si PIN | ? 0.1 mm InGaAs PIN |
| 光譜范圍 | 320 ... 1000 nm | 900 ... 1700 nm |
| 帶寬 | 10 kHz ... 1.4 GHz | 10 kHz ... 2 GHz |
| 上升/下降時間 | 250 ps | 180 ps |
| 互阻抗增益 | 5 x 103 V/A | 5 x 103 V/A |
| 變頻增益 | 2.5 x 103 V/W (@ 760 nm) | 4.5 x 103 V/W (@ 1550 nm) |
| 最小噪聲等效功率 | 26 pW/√Hz (@ 760 nm) | 14 pW/√Hz (@ 1550 nm) |
| 可用輸入選擇 | Free space (FS) or FC | Free space (FS) or FC |
輸出電壓±1.9V最大值(@50Ω負荷)。直流監控器輸出單元是可供用戶選擇。輸出短路受到保護，光接收器通過螺紋的 M4 和8-32安裝孔自由輸入，使用的標準安裝螺紋。電力供應 ± 15 V通過3-pin Lemo 插座接入。設備會提供吻合的連接頭。PS-15可用于配備電源。對于更詳細的信息請參考數據表或者聯系我們。
